Sight Flow Indicator and Window

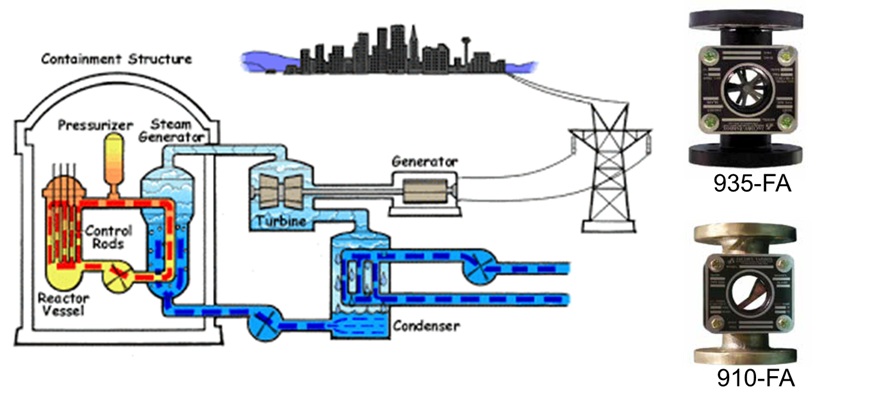

가스, 석탄, 폐열회수 및 복합화력발전의 Pump와 Cooling Water Line에는 Sight Flow Indicator 가 설치되어 있습니다.

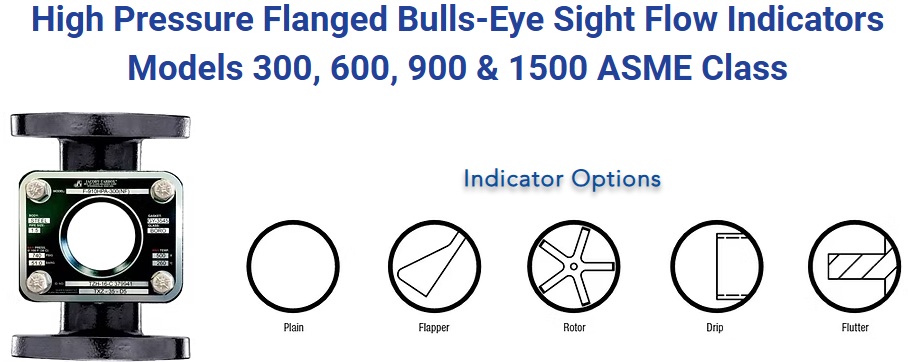

Jacoby-Tarbox Flow Indicator는 51.7 Bar-258 Bar압력에 따른 모델이 있으며 Indicator는 필요에 따라 Plain, Flapper, Rotor, Drip, Gas Indicator가 있습니다. 배관은 1/2 ” ~ 8″ (압력에 따른 제한있음) 까지 지원됩니다.
특징
• Connections : ASME B16.5, B16.24, and B16.1
• Standard fasteners : ASTM A354 and ASTM A194
(대부분 piping specification 만족)
• Tempered borosilicate glass
• ISO-9001자동화 시설에서 개체제조 가공 및 조립
• Wetted components 는 NACE MR-01-75 / ISO15156-1
요구사항 충족
• Stainless steel engraved identification faceplate.
FULL BORE VISIBILITY: 파이프 구경과 같은 투시구경을 제공하여 가스, 입자, 용액 및 슬러리등 인라인 유량상태 보기를 간섭없이 최대화 하였습니다.
PRESSURE DROP: Rotor model을 제외하고는 매끄럽고, 완전한 구경구조로 제작되어 압력저하 제약요소를 최소화 하였습니다.
PFA TEFLON FLUOROPOLYMER LINING : 유리표면에 PFA 테프론 불소중합체 (fluoropolymer)융합 코팅제품은 진공서비스 (260°C까지) 화학 프로세스에 적용됩니다.

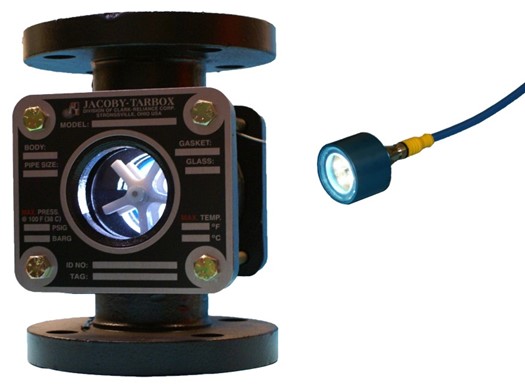

LED LIGHT : 유체확인을 위한 조명이 필요한 경우 (Hazardous Area Tank) 본질안전 LED-Lighting을 할 수 있습니다.

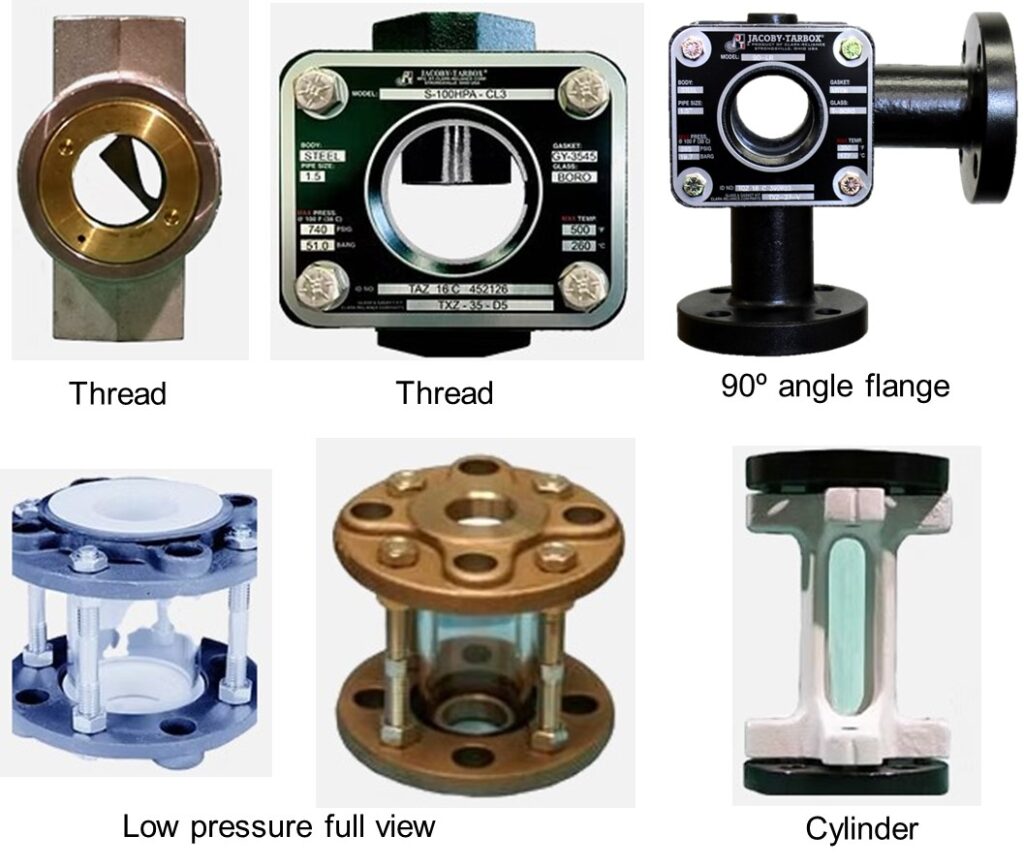

Flow Indicator 형태및 연결방식 (Thread connection, Flange connection 등)
현장필요에 따라 여러형태의 Sight Flow Indicator모델을 선택할 수 있습니다. 특히 90도 앵글 Flow Indicator는 현장에서 90도 파이핑연결이 필요할 경우에도 유용하게 이용할 수 있습니다.
